Что такое рычажная лебёдка МТМ и как она работает?

Рычажная лебёдка МТМ (монтажно-тяговый механизм) — переносное тяговое устройство для строительства, монтажа и такелажа, которое протягивает канат через зажимной механизм качанием рычага вперёд-назад. Канат не наматывается на барабан, поэтому его длина практически не ограничена. Работать можно в любом положении — горизонтально, вертикально или под углом.

На какое тяговое усилие рассчитаны МТМ?

Серийный ряд — 0,8 / 1,6 / 3,2 / 5,4 т. Масса груза не должна превышать номинал на шильдике. С блоком усиления тяговое усилие удваивается, но скорость падает вдвое.

Чем рычажная лебёдка отличается от барабанной?

Рычажная подвешивается за крюк или петлю и работает без жёсткого монтажа. Барабанная крепится к стене, балке или раме и наматывает канат на вал. Рычажная компактнее и мобильнее, барабанная вмещает больше каната и удобнее для регулярного подъёма на высоту.

Где рычажная лебёдка МТМ проявляет себя лучше всего?

Главная стихия МТМ — горизонтальная тяга: стягивание конструкций, натяжение проводов и кабелей, перемещение оборудования при монтаже. Подходит и для вертикального подъёма на стройплощадках, при прокладке коммуникаций, в лесозаготовке. Ключевое преимущество — мобильность без привязки к точке крепления.

Какой канат идёт в комплекте с МТМ?

Стандартно — стальной канат длиной 20 м. Диаметр зависит от модели: 0,8 т — 8,3 мм, 1,6 т — 11 мм, 3,2 т — 16 мм, 5,4 т — 20 мм. Ставить канат другого диаметра или конструкции запрещено — только паспортные параметры.

С каким усилием нужно качать рычаг?

Зависит от модели и длины рычага. МТМ 1,6 т при стандартном рычаге 1200 мм требует около 42 кг, МТМ 3,2 т — около 44 кг. За один ход канат продвигается на 28–35 мм. Чем выше грузоподъёмность, тем больше усилие.

Насколько быстро МТМ перемещает груз?

Медленнее барабанной: шаг каната — 28–35 мм за один ход рычага, при интенсивной работе это около 0,5–1 м/мин. Если скорость важнее мобильности, выбирайте барабанную лебёдку.

Как МТМ удерживает груз на месте?

Канат зажимается между прижимными губками при отпускании рычага. Это не самоторможение как у червячного редуктора, а механическая фиксация. Перед каждым использованием проверяйте состояние губок — изношенные губки пропускают канат.

Допускается ли вертикальный подъём рычажной лебёдкой?

Да. Но при подъёме вся тяга уходит на преодоление полной массы груза, тогда как по горизонтали — только на сопротивление. Находиться под поднятым грузом и выполнять косой подъём запрещено.

Можно ли поднимать людей рычажной лебёдкой?

Нет. МТМ не рассчитаны на подъём людей. Для этого нужны специализированные устройства с дублирующими системами безопасности и соответствующей сертификацией.

В каких отраслях чаще всего используют МТМ?

Строительство и монтаж (стягивание конструкций, натяжение кабелей), энергетика (прокладка ЛЭП), лесозаготовка (трелёвка брёвен), промышленные предприятия (перемещение оборудования). МТМ выручает везде, где нужна мобильность и негде закрепить барабанную лебёдку.

На что смотреть при выборе МТМ?

Главное — тяговое усилие с запасом минимум 25 % от массы груза. Далее: длина каната (стандарт 20 м, при необходимости — дополнительный отрезок), диаметр каната и масса самой лебёдки для переноски. Учитывайте условия работы: температуру, влажность, абразивную пыль.

Как ухаживать за МТМ?

Перед каждым использованием осматривайте канат, зажимные губки и корпус. Смазывайте механизм зажима каждые 3–6 месяцев. Канат проверяйте на обрывы проволок, перегибы и коррозию. При дефектах — замена по нормам браковки из паспорта.

Какие испытания проходит МТМ перед работой?

Перед пуском — статическое испытание нагрузкой +25 % к номиналу. Динамическое для ручных лебёдок не требуется. Повторные испытания — не реже раза в 12 месяцев. Результаты заносят в паспорт.

Работает ли МТМ на морозе?

Большинство моделей допускают от –20 до +40 °C. Ниже –20 °C канат дубеет, усилие на рычаге растёт, зажимной механизм теряет надёжность. Для холода используйте низкотемпературную смазку и канат в морозостойком исполнении.

Что запрещено при работе с МТМ?

Нельзя: превышать номинал, выполнять косой подъём, стоять под грузом, работать с повреждённым канатом, наращивать рычаг трубой. Перед работой проверяйте крепление крюков к грузу и якорной точке. Зона перемещения должна быть свободна от людей.

Требуется ли регистрация МТМ в Ростехнадзоре?

Нет. Ручные лебёдки с напольным управлением не регистрируются в Ростехнадзоре при любой грузоподъёмности. При этом на предприятии лебёдку ставят на учёт, оформляют паспорт и проводят периодическое освидетельствование.

Канат проскальзывает — в чём причина?

Скорее всего, изношены зажимные губки или загрязнён механизм. Немедленно прекратите работу, разгрузите лебёдку, очистите и осмотрите губки. Изношенные — замените. Ещё одна причина — канат меньшего диаметра, чем указано в паспорте.

Как удлинить канат, если 20 м не хватает?

Сращивать канат нельзя. Используйте дополнительный отрезок, соединённый через сертифицированный коуш и зажимы. Учтите: чем длиннее система, тем больше потери на трение и растяжение каната.

Как хранить МТМ между сезонами?

Очистите от грязи, смажьте механизм зажима и канат антикоррозийным составом. Канат извлеките, смотайте в бухту и храните отдельно. Место хранения — сухое помещение, температура выше 0 °C. После простоя более 6 месяцев проведите осмотр и испытание перед работой.

Главная

Грузоподъемное оборудование и такелаж

Лебедки ручные

Рычажные лебедки

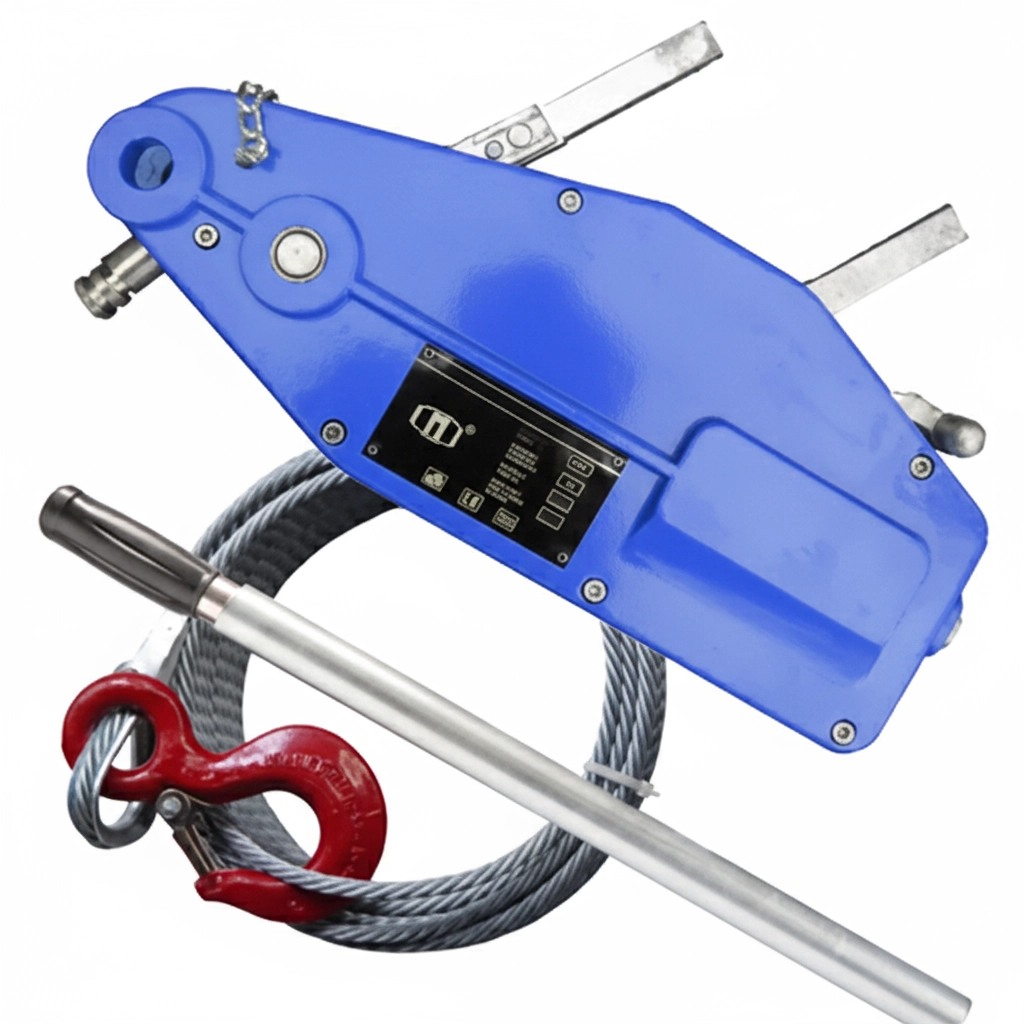

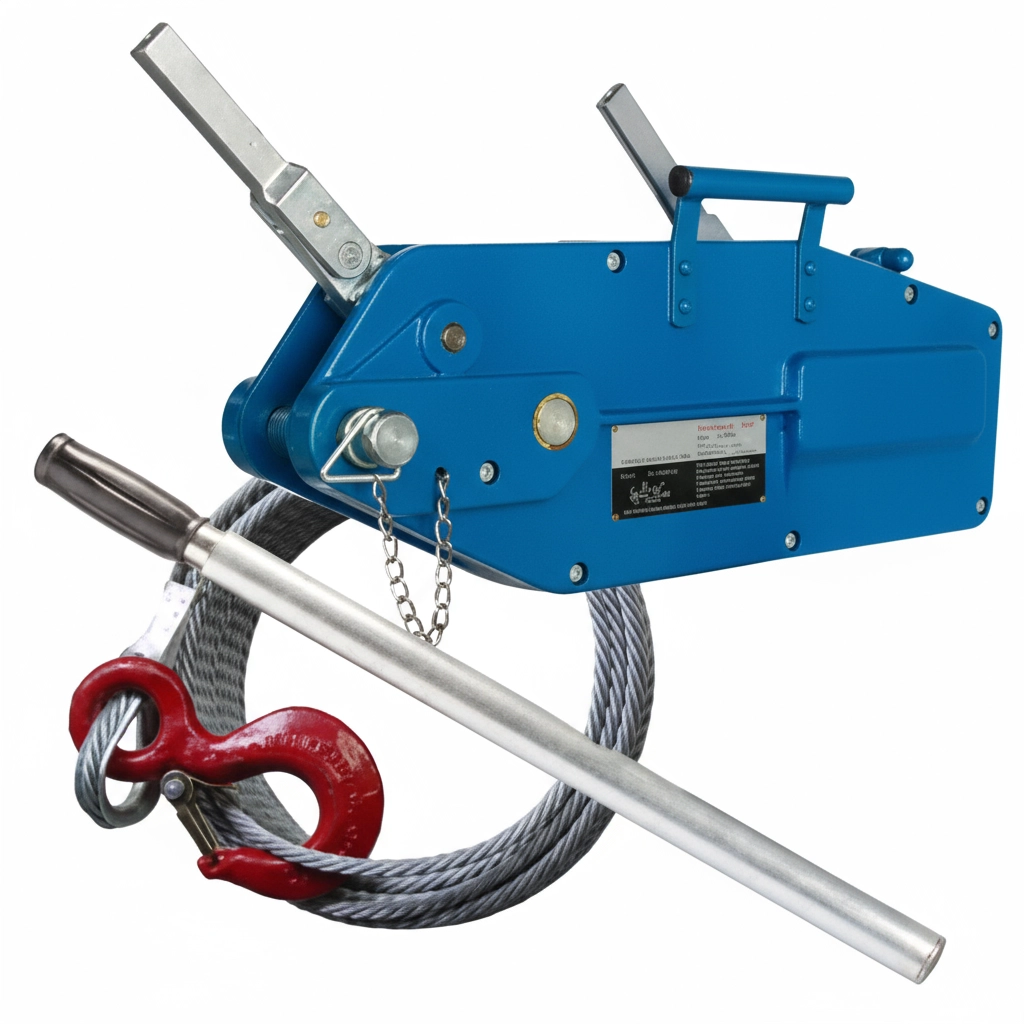

Лебедки ручные рычажные тросовые МТМ (механизмы тяговые монтажные) + канат в комплекте

● самый популярный вид ручных рычажных механизмов

● в комплект входит: корпус, канат со стальным сердечником, телескопическая ручка

Артикул

1001385

Лебедка ручная рычажная тросовая МТМ 0,8т 20м

Наименование

Г/п, т

0,8 0,8 1,6 1,6 1,6 1,6 3,2 3,2 3,2 3,2 3,2 5,4 5,4 5,4 5,4

L каната, м

20 30 12 20 30 40 12 20 30 40 100 20 30 40 100

Цена, р.

9 181 ₽ 10 566 ₽ 12 876 ₽ 13 324 ₽ 16 602 ₽ 23 058 ₽ 20 752 ₽ 21 482 ₽ 28 478 ₽ 37 332 ₽ 77 570 ₽ 48 720 ₽ 60 381 ₽ 79 652 ₽ 137 389 ₽

Кол-во

Купить

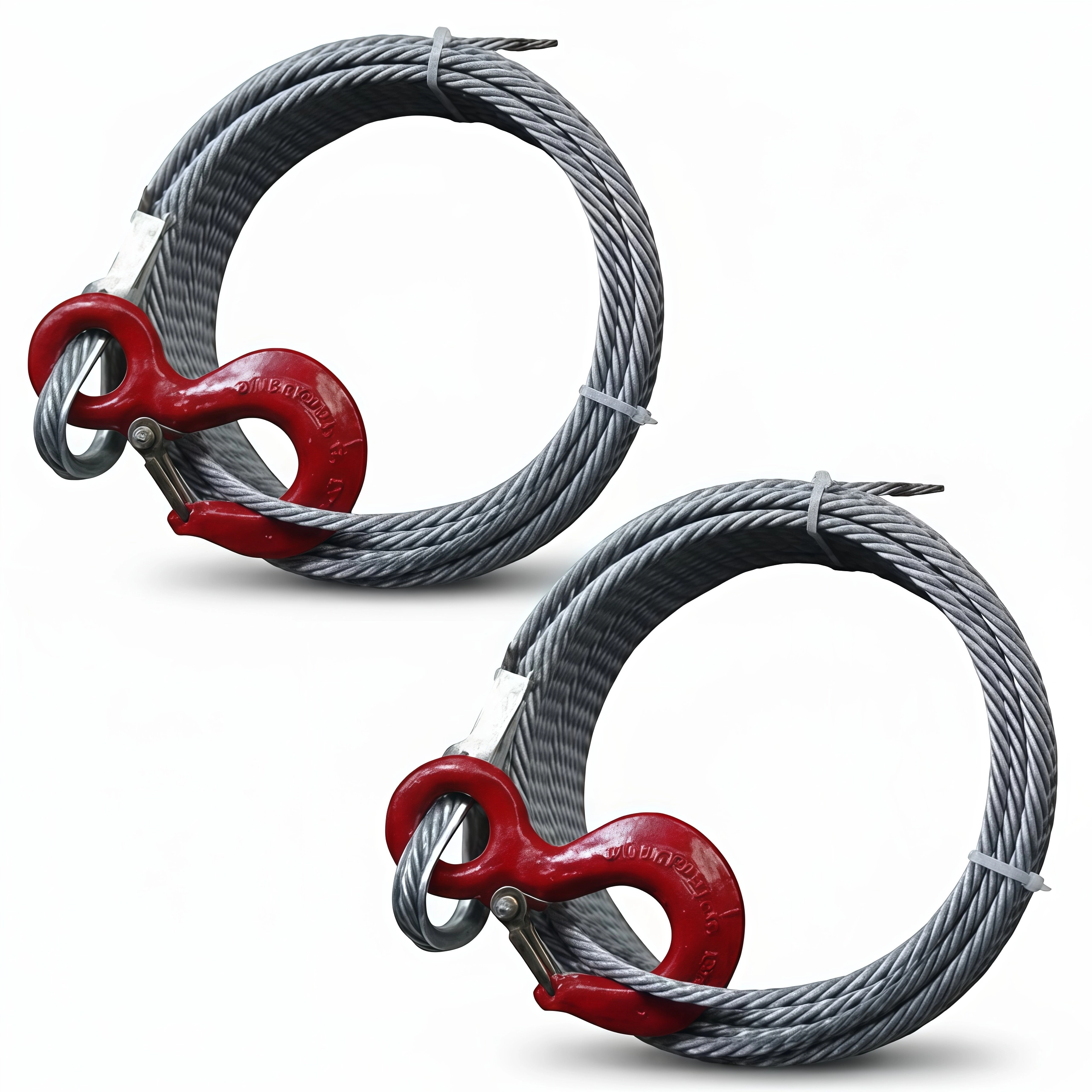

Канаты грузовые к лебедкам рычажным тросовым МТМ (механизмам тяговым монтажным) 0.8, 1.6, 3.2, 5.4 т

● предназначены для передачи усилия грузоподъемных механизмов на расстоянии

● стальной сердечник

● подходят только к рычажным тросовым лебедкам МТМ

Артикул

1002987

Наименование

Г/п, т

0,8 1,6 1,6 1,6 3,2 3,2 3,2 3,2 5,4 5,4 5,4 5,4

L каната, м

20 20 30 40 20 30 40 100 20 30 40 100

Цена, р.

4 308 ₽ 6 865 ₽ 11 730 ₽ 13 044 ₽ 9 992 ₽ 20 505 ₽ 19 631 ₽ 47 488 ₽ 28 482 ₽ 24 165 ₽ 41 899 ₽ 106 424 ₽

Кол-во

Купить

Лебедки ручные рычажные тросовые ЛР

● предназначены для подъема и перемещения грузов в горизонтальной плоскости

● состоят из барабана, телескопического рычага, редуктора подъема, стального каната и двух грузовых крюков для фиксации

● управляются с помощью возвратно-поступательного движения рычага

Артикул

1001394

Наименование

Лебедка ручная рычажная ЛР-0,63т 3 м Лебедка ручная рычажная ЛР-0,63т 6 м Лебедка ручная рычажная ЛР-0,63т 9 м Лебедка ручная рычажная ЛР-1,6т 3 м Лебедка ручная рычажная ЛР-1,6т 6 м Лебедка ручная рычажная ЛР-1,6т 9 м

Г/п, т

0,63 0,63 0,63 1,6 1,6 1,6

L каната, м

3 6 9 3 6 9

Цена, р.

7 995 ₽ 6 984 ₽ 7 047 ₽ 9 287 ₽ 9 098 ₽ 10 303 ₽

Кол-во

Купить

Лебедки ручные рычажные тросовые гаражные

● предназначены только для эксплуатации малой и средней интенсивности

● используются для перемещения груза в горизонтальном направлении

● управляются вручную с помощью рычага

● предусмотрен стопорный механизм

Артикул

1001391

1001392

1001393

Наименование

Лебедка ручная рычажная QSS 2т 2,4м Лебедка ручная рычажная QSS 3т 2,4м Лебедка ручная рычажная QSS 4т 2,4м

Г/п, т

2 3 4

L каната, м

2,4 2,4 2,4

Цена, р.

1 738 ₽ 2 300 ₽ 3 074 ₽

Кол-во

Купить

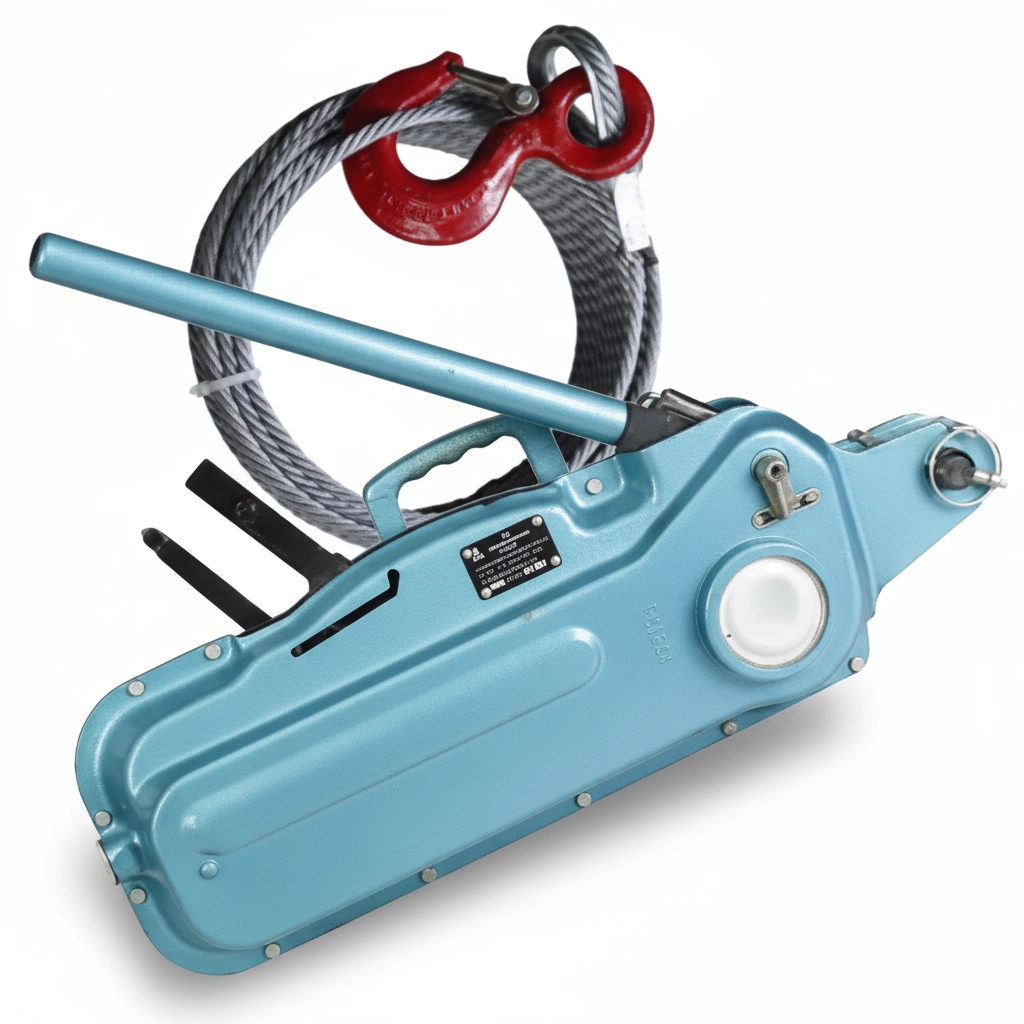

Лебедки ручные рычажные тросовые МТМ/ЛРП (механизмы тяговые монтажные пр-во РФ, Армавир) + канат в комплекте

● модельный ряд от российского производителя с многолетней репутацией

● могут эксплуатироваться как при горизонтальном, так и при вертикальном расположении в пространстве

● прочный трос со стальным сердечником в комплекте

Артикул

1002999

Лебедка ручная рычажная тросовая (Армавир) МТМ 1,6т 12м

Наименование

Г/п, т

1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2

L каната, м

12 15 20 30 40 50 60 80 100 120 140 150 160 180 200 12 15 20 30 40 50 60 80 100 120 140 150 160 180 200

Цена, р.

40 146 ₽ 40 607 ₽ 41 760 ₽ 44 298 ₽ 46 607 ₽ 50 298 ₽ 53 066 ₽ 59 987 ₽ 66 909 ₽ 73 830 ₽ 80 751 ₽ 86 517 ₽ 90 441 ₽ 97 363 ₽ 104 284 ₽ 71 062 ₽ 71 986 ₽ 73 830 ₽ 77 521 ₽ 81 443 ₽ 85 366 ₽ 87 672 ₽ 96 901 ₽ 106 129 ₽ 115 356 ₽ 124 587 ₽ 128 048 ₽ 131 507 ₽ 143 043 ₽ 159 194 ₽

Кол-во

Купить

Показать ещё Показано 66 из 142

1 2

Интернет-магазин «А5» приглашает желающих заказать лебедки ручные рычажные по одним из наиболее низких цен оптом и штучно. Эти грузоподъемные устройства используются повсеместно на стройплощадках и всевозможных производствах, характеризуются эффективностью, надежностью, долговечностью и совершенно беспроблемны в работе и техобслуживании.

Лебедка рычажная тросовая ЛР имеет два рабочих положения и позволяет перемещать грузы вверх-вниз и в горизонтальной плоскости. Ручной тросовый гаражный механизм менее универсален и работает исключительно в горизонтальном направлении.

Наличие барабана у рычажно-тяговой лебедки обуславливает определенное ограничение по максимальной длине троса. Помимо барабана и троса в конструкцию входят редуктор, пара грузовых крюков и рычаг управления, возвратно-поступательное движение которого обеспечивает перемещение груза.

Заказ в нашем онлайн-каталоге оформляется моментально в несколько кликов мышью. Если вам необходима лебедка рычажного типа, просто отправьте нужную вам модель в корзину без регистрации личного кабинета.

Для того чтобы оформить заказ по Севастополю, позвоните по телефону 8 (800) 500-56-43 или оставьте заявку на почту zakaz@a550.ru.
